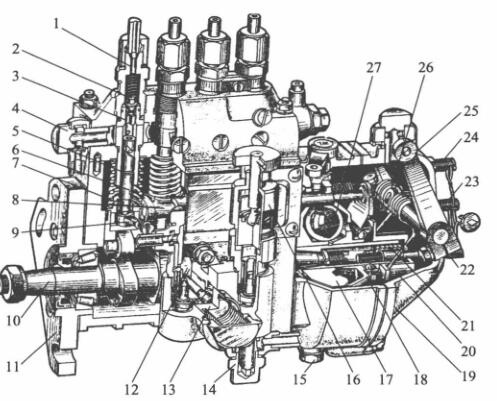

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

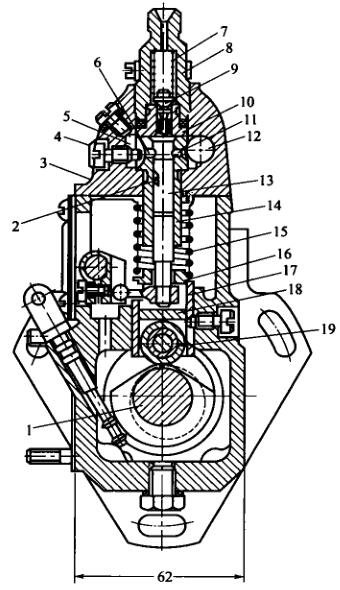

   I号喷油泵的分泵构造图

1-油田液压管金属接头; 2-脸上皮肤出油阀; 3-脸上皮肤出油高压闸阀; 4,14-进油螺柱; 5-套简; 6-注塞泵; 7-注塞泵大大压缩弹簧; 8-油门撑杆;  9-调控臂; 10-凸轮机构轴; 11-不变接盘; 12-输油管道管线泵弯矩轮; 13-输油管道管线泵; 15-放油螺塞; 16-手真空泵;  17-驱使盘; 18-从动盘; 19-结构件; 20-滑套; 21-标定大大压缩弹簧; 22-发动机转速校准螺柱; 23-怠速行程开关开关螺柱; 24-迅速行程开关开关螺柱; 25-变速手柄; 26-变速大大压缩弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体屏幕总成的具体性能是确定汽油泵已经慢慢一直的精确性性，针对多缸柴油发动机机来，还可以确定各缸汽油泵一直的不一性。起确定用途的具体位置是滑轮下端到进行调节保护层垫块上空间图形的间距H。当喷汽油泵轴承轴轮齿传动与曲轴轮齿传动相对应具体位置一段时，H越大，齿轮泵关掉进油孔的一直越晚，，汽油泵已经慢慢一直也越晚，。反而，H越小，汽油泵已经慢慢一直越延长。为此要给出开发和试验检测推算适用的滑轮体运转间距H，以确定汽油泵已经慢慢一直的精确性性。

1-轴承轴; 2-液压泵斜槽; 3-泵盖; 4-产品定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-很油阀弹黄; 8-很油阀紧座;  9-很油阀; 10-很油阀块; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵弹黄; 16-弹黄座; 17-挺柱体:; 18-垫铁; 19-中键

  谈谈多缸机，各分泵的H值应一一对应。优化垫板在喷汽油泵出厂的时均已调好，没法随性交换。垫板是用耐用板材成相结行热治理以的提升强度，所以说用中难以摩擦。如长时光用后摩擦较多，可换面用。

  喷油阀泵体分左右两二个分，喷油阀上体使用安转轴向液压泵泵偶件及有油阀偶件，阴道使用安转凸轮机构轴、压轮体和石进气软管直连接头道阀等。泵体前侧东部都有检视窗孔，以便于检测和调节泵油耗。中下部有检视汽油发动机机油面的检视孔。喷油阀上体含有一条线油道，与各轴向液压泵泵套筒山外的环型油槽连通。环型油槽则与轴向液压泵泵套筒上的进、回油孔连通。由石进气软管直连接头道阀供来的血压低压高油可以用进进气软管直连接头直连接头入驻油道中。油道中的汽油发动机的压力由装在回进气软管直连接头直连接头内的回油阀管控，一规定要求控制在5～10kPa使用范围内。汽压过低，在轴向液压泵泵下滑时，汽油发动机未能在短时间可以用进油孔入驻轴向液压泵泵上侧油腔。当油耗太多而使汽压提升时，少量的汽油发动机会顶开回油阀流进汽油发动机细滤器中。
